一、引言

數字式傳感器和數字式儀表技術的發展，數字式稱重系統現在已逐漸成為稱重技術領域的新 寵，以其調試簡便高效、適應現場能力強等優勢正在稱重技術領域展露頭角。其中在汽車衡和靜態 軌道衡上的應用最為普遍。

數字式汽車衡因?yàn)椴捎脭?shù)字稱重技術，構成方式與傳統的模擬汽車衡存在較大的差異，首先， 數字式汽車衡的儀表（或計算機）和傳感器之間的接口屬于數字通訊（一般為RS485通訊方式）接 口，儀表直接接收的是傳感器送出的數字信號，傳輸線長度可達1000米；而普通的模擬式汽車衡 儀表和傳感器之間的接口屬于模擬接口，儀表首先接收傳感器的模擬信號，然后再對其進行A/D轉 換后才能進一步處理，傳輸距離一般在20?30米。其次，由于數字式汽車衡接收的是數字信號， 調整角差時直接在儀表中通過軟件來處理，而不像模擬式汽車衡那樣，需要調整接線盒中的電位器 來達到調整角差目的。這些明顯的差異，也就決定了數字式汽車衡在安裝調試時存在諸多有別于模 擬式汽車衡的地方。

二、數字式汽車衡的安裝調試方法

前面已經提過，數字式汽車衡采用的是數字式傳感器，傳感器一般直接輸出的為RS485方式的 數字信號，所以，組成汽車衡時即可采用數字式稱重儀表，也可直接采用計算機配專用軟件。兩種 構成方式在安裝調試上無太大區別，為描述方便，下面都以數字式儀表為例予以說明。

第一、數字式儀表和數字式傳感器的接口連接：這是數字式汽車衡的安裝調試的關鍵。

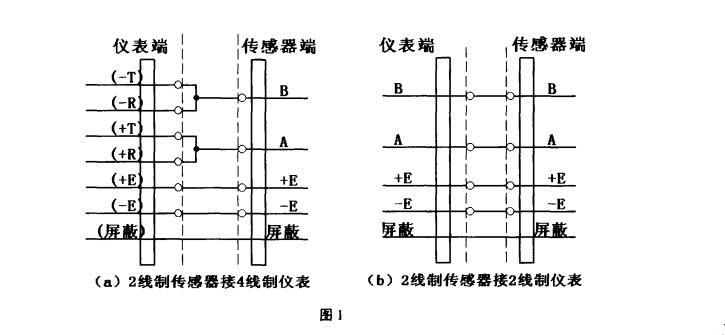

首先要明確接口中各引腳的定義。數字傳感器一般均采用RS485通訊方式接口，但由于使用習 慣和設計習慣等差異，這中間又存兩線制和四線制RS485接口方式的差異，連接時需要加以區分。 兩線制的RS485接口屬于我們常規使用中見的最多的一種方式，傳感器輸出總共5根線，分別為： 屏蔽線、電源正、地（GND)、接收正/發送正（A/T+)和接收負/發送負（BAT-),可以配接兩線制 和四線制RS485接口的數字儀表。接口連接方式如下圖1所示：

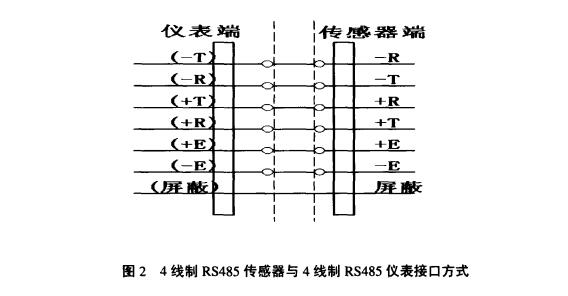

(圖1) 2線制RS485傳感器與4線制RS485和2線制RS485儀表接口方式 四線制RS485接口的傳感器一般輸出線為7根，包括：屏蔽線、電源、地線（GND)、接收正 (+R)、接收負（-R)、發送正（+T)、發送負（-T)等。四線制RS485接口的傳感器，一般只能 連接提供4線制接口的儀表，強烈建議不要使用在兩線制接口的數字儀表上，否則會出現數據通訊 故障。接口方式如圖2所示。

注意，無論那種接線方式，接線時首先一定要確保電源線連接正確，尤其在整個秤安裝完畢后 通電調試前，一定要仔細核對和檢查電源線接線的正確性，否則極易造成數字傳感器內部電路損壞。

三、數字式汽車衡安裝前的準備工作（前期預備調試)：

安裝前，應認真做好以下準備工作，為后面的安裝和調試提供便利。

首先確定數字傳感器所使用的通訊速度、數據格式以及通訊字符串格式等與數字儀表內部定 義的是否一致。數字式儀表和數字式傳感器以RS485通訊方式連接，所以通訊速度（波特率)、數 據格式（包括數據位數、停止位位數、校驗方式等）必須一致；同時，通訊數據和命令要能被正確 解析，通訊字符串格式也必須與儀表收發的字符串格式一致。例如：HBM的數字傳感器，就具有 9600和19200兩種通訊波特率，7位和8位兩種數據位數，校驗方式也存在無校驗、奇校驗和偶校 驗等3種方式，通訊字符串格式也存在Formatel?Formate4等多種，使用前若不確定清除，極易為 后面的調試帶來很大的麻煩。

如果存在參數不一致，安裝前必須先通過數字傳感器自帶的設置軟件將數字傳感器的通訊波特 率和數據格式設置的與儀表一致。有些數字儀表如耀華的XK3190-DS1、DS2等具有開機自動檢測 和設置通訊參數的功能，直接將數字傳感器逐個與儀表連接即可完成通訊參數設置。

2.確定數字傳感器的自身濾波強度。

數字傳感器自身濾波強度的設置沒有一個固定的標準，一般能滿足現場使用要求即可。根據現 場經驗，一般我們建議可將傳感器的濾波強度設置的比最終汽車衡工作的濾波強度低1?3個級別。 以HBM的數字傳感器為例，假如我們最終的汽車衡實際工作時使用的濾波強度為5級，就可以將 HBM的數字傳感器設置在4級以下（0.5Hz以上)，后續的濾波由儀表完成，一般儀表濾波可設置 在3級或3級以上。

如果沒有條件修改數字傳感器濾波強度，當使用中發現數字傳感器數據反應過慢時或穩定性差 時，也可以通過降低或提高儀表濾波強度方式來達到同樣的效果。

3.設置和標識數字式傳感器的通訊地址。

設置數字式傳感器的通訊地址，有人會習慣于傳感器安裝完畢后再進行。為了方便后期安裝調 試工作，建議最好在傳感器安裝前完成此項工作。設置操作即可使用傳感器自帶的軟件，也可使用 數字儀表提供的通訊地址設置功能來完成。對此沒有統一要求，用戶可根據現場條件選擇。傳感器 地址最好依照安裝次序由小到大編碼，例如8個傳感器，可依次將通訊地址設為：1、2、3、4、5、 6、7和8。每個數字式傳感器設置完畢后，最好在傳感器醒目位置及與接線盒的接口端做出明顯的 標識，便于后續的安裝和連接。

4.數字式傳感器最大輸出碼值的確認。

數字式傳感器最大輸出碼值（即滿量程輸出碼值）一般用戶會不大去關心，其實最大輸出碼值 與汽車衡最終的所能達到的計量精度及示值穩定至關重要。由于汽車衡都采用多個傳感器，且每個 傳感器實際使用的信號范圍一般都在1/3?1/4F.S內，如果最大輸出碼值為30，000碼，若每個傳感 器使用1/4量程信號,則每個傳感器實際最大輸出碼值為7500碼,假如整個秤體由8個傳感器構成， 則秤體滿量程實際輸出為60000碼。如果秤最終按1/5000的精度來標定，則每個d=12碼，這樣的話，傳感器每跳動6碼就會產生1個分度的跳動，從而導致最終示值不穩定；同時，對于秤最終零 位處理也帶來諸多問題。所以，建議用戶一定要注意將傳感器最大輸出碼值設置的足夠大，比如 HBM的數字式傳感器，最好確保滿載輸出為100萬碼。

四、數字式汽車衡的秤體安裝

數字式汽車衡的秤體安裝要求，與一般模擬式汽車衡的安裝要求一樣，也需要做到基礎平整可 靠，傳感器和秤臺接觸良好，每個傳感器受力相對均勻等。

個別用戶都會有這樣一個錯誤的觀點：認為數字式汽車衡由于進行的是數字方式，可調整的范 圍極其大，所以不必嚴格要求每個數字傳感器受力均勻。數字式汽車衡數字調角差的范圍的確很大, 無論傳感器受力差異再大，都能修正過來；但是，現場經驗證明，這樣調試的結果都是暫時的，在 使用一段時間后，角差和線性都會發生較嚴重的改變，導致計量準確度變差。同時，我們發現，在 傳感器受力不均勻的情況下，數字角差修正的精度也不太理想。

一般，我們在一臺數字式汽車衡安裝完畢后，應先在儀表上設置完傳感器的相關參數（包括傳 感器類型、數量、每個角位對應的傳感器等），并對秤進行一次簡單標定，然后用盡可能接近滿量 程的重物（例如汽車配載砝碼）在秤臺上來回壓2?6次，以保證秤臺各部分穩固，傳感器垂直受 力。壓完后要能看到秤臺壓在空秤時可靠回零，否則需檢查秤臺和傳感器是否存在安裝問題，基礎 是否存在不實等問題,問題解決后再重壓秤臺2?3次，查看秤回零情況。

當整個秤體回零理想后，通過查看空秤時每個傳感器輸出的碼值來初步評估傳感器受力情況， 我們通過下面的例子來簡要說明以下評估的方法。

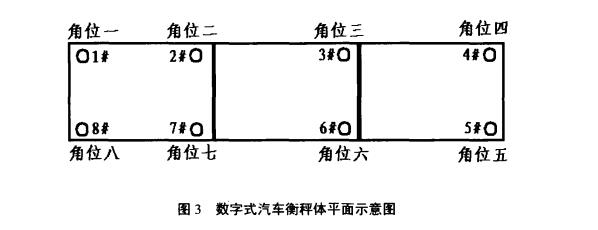

例如：一臺數字式汽車衡秤體，共安裝了 8個數字式傳感器，地址分別為1?8,分別分布在八 個角位（即安裝位置），如圖3所示。

評估方法：在空秤狀態下査看各角位傳感器內碼，符合下面三個條件，說明秤臺安裝良好,傳感 器受力相對均勻：

角位一和八、二和七、三和六以及角位四和角位五內碼相差不是很大（經驗值：差值在20%以內，越小越好)。

角位一、四、五、八之間內碼相差不是很大，角位二、三、六、七之間內碼相差不是很大 (經驗值：差值在20%以內，越小越好)。

角位二、三、六、七的碼值近似的約為角位一、四、五、八碼值的兩倍左右。

上述舉例的方法和原則同樣適用于4個和6個或8個以上數字式傳感器的數字式汽車衡。

從圖3讀者也可以看出，數字式傳感器的安裝也盡可能的按地址順序有規律的排布，這樣會給

后面的角差調整提供諸多方便。

五、數字式汽車衡的角差修正

當前面所有工作完成后，就可以開始對數字式汽車衡進行角差修正。角差修正前建議最好對儀 表進行一次簡單的標定，然后再開始壓角和調整角差。一般數字式汽車衡儀表都提供手動和自動兩 種角差修正方法，使用哪一種方法全都依賴個人習慣。筆者建議最好先自動修正角差，然后通過手 動進行微調修正，這樣，最終可得到非常理想的校正結果。

完成了角差修正，就可以開始對秤進行標定和其它計量性能檢測了。

結束語.

數字式稱重系統是新興的稱重技術，也是未來稱重技術發展的一個方向。它以其諸多便利和優 點正在為越來越多的人接收和喜愛。數字式汽車衡是數字式稱重系統中最具代表性的產品之一，通 過對它安裝和調試方法的簡單介紹，我們不難發現，數字式稱重系統的安裝和調試既有它獨特的地 方，又與普通模擬稱重系統存在很多相似之處。
