本系統將嵌入式軟件自動化 測試技術應用于計量行業中數字 指示秤作弊檢測領域，實現了數 字指示秤作弊檢測中自動栽荷、 自動按鍵、讀數捕獲、數值判斷、 動作反饋、結果記錄的全流程自動化操作。本文闡述了該系統的 設計方案及上層控制軟件的設計.

數字指示秤具有稱量方便、計價簡便、重 量數據顯示直觀等特點，在大型超市、集貿市 場等場所已經得到了廣泛的使用。但由于市場 監管不夠規范，集貿市場經營者法制意識薄弱， 誠信度缺失，利用數字指示秤作弊、缺斤少兩， 損害消費者權益的事件屢有發生，在社會上形 成了負面影響。數字指示秤最主要的作弊方法 包含以下三個方面：（1)人工手段干預讀數。 包括留底數法、沖擊法等。（2)內部改裝。 包括修改顯示電路、修改信號調理電路、加裝 無線模塊（檢測可通過查看傳感器電壓是否超 高、是否有無線發射模塊）。（3)芯片軟件 作弊。為目前最常見的作弊方式，當輸入一串 按鍵碼后數字指示秤便進入作弊模式，可根據 需要變?yōu)?/span>9兩，8兩甚至6兩秤，再按下某一 恢復鍵即可恢復正常模式。這種作弊模式隱蔽 且難以復現，本文針對這種作弊特點，設計了 一套數字指示秤作弊檢測系統，能夠檢測出數 字指示秤軟件系統中存在的按鍵作弊碼。

1.系統構架

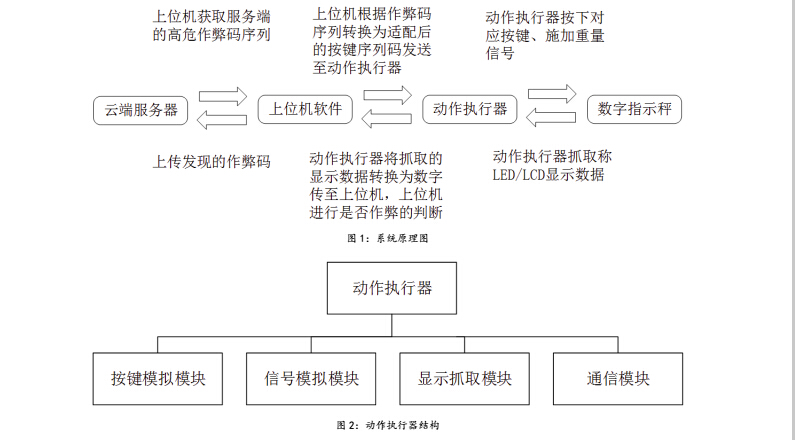

為檢測出軟件作弊（數字指示秤中的按鍵 作弊碼），數字指示秤作弊檢測系統引入了嵌 入式軟件自動化測試技術，搭建了數字指示秤 自動化測試環境，使用高危作弊碼算法生成測 試用例對數字指示秤進行自動化黑盒測試。上 位機從云端服務器獲取高危作弊碼序列，并根 據本地化適配轉換為按鍵序列；上位機將該序 列傳入動作執行器，動作執行器控制鍵盤按鈕 閉合操作模擬對應的物理按鍵按下；再由動作 執行器生成重量信號模擬載荷，待示數穩定后 由動作執行器獲取數字指示秤LCD/LED喆示 信號，將轉換后的數值傳入上位機檢測是否出 現作弊情況，如圖1。

2.系統設計

2.1動作執行器設計

動作執行器采用32位ARM單片機系統， 包括三個部分：按鍵執行模塊、載荷模擬模塊、 顯示抓取模塊。執行器通過串口與上位機通信, 協議采取自定格式，校驗采用CRC校驗和， 如圖2。

2.1.1按鍵執行模塊

用于接收上位機發送的按鍵序列，解析 拆分序列信息后控制鍵盤相應按鍵依次依時按 下，達到模擬輸入作弊碼行為的目的。按鍵模 擬既然要真實模擬手工按下的效果，就包括三 個信息，按下的鍵碼、按鍵按F的時間長短、 兩個按鍵按下之間的間隔時間。所以按鍵序列 包括鍵碼、按下時延以及鍵間時延這三種參數。 鍵碼為00-99代表最多99個按鍵信息，按下 時延為0-9代表按F時間為0.1秒至9秒，鍵間時延為0-9代表兩個按鍵按下的時間間隔0.1 至9秒。如正常按下按鍵1+2+3，按鍵序列碼 為0100 0200 0300。時延設置的越長，則該用 例執行的時間越長，如圖3。

按鍵模擬模塊釆用電子開關，一一對應 真實物理桉鍵，通過控制電子開關的閉合來模 擬按鍵被物理按下的過程。

2.1.2載荷模擬模塊

通過接收上位機發來的數據控制稱重重 量信號。載荷模擬使用數字電位器串聯至傳感 器的信號激勵腳，通過改變數字電位器的阻值 拉低傳感器信號電壓的方式改變重量信號。

2.1.3顯示抓取模塊

包括LCD信號抓取模塊和LED信號抓取 模塊。顯示抓取模塊采用單片機作為主控芯片， 采集LCD/LED顯示屏各管腳模擬值信息，分 析處理后得到顯示屏信息通過串口傳給上位機 進行處理。

2. 2上位機軟件設計

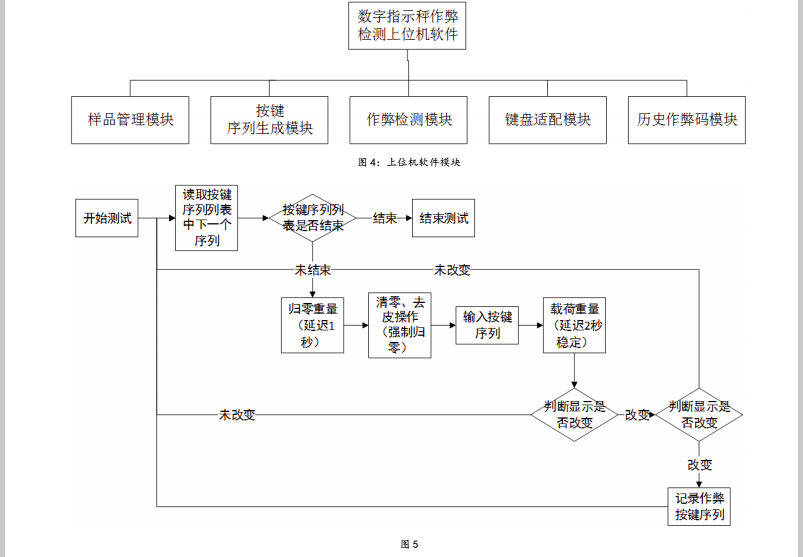

上位機軟件由五大模塊組成：樣品管理 模塊、按鍵序列生成模塊、作弊檢測模塊、鍵 盤適配模塊、歷史作弊碼模塊，如圖4。

2.2.1樣品管理模塊

記錄送檢樣品信息、按鍵適配信息、作弊 碼信息以及測試過程數據信息。通過樣品管理 模塊可復現電子秤作弊檢測過程數據，實現多 樣品（疑似同一作弊碼）并行檢測，中斷/繼 續檢測操作。

2.2.2鍵盤適配模塊

匹配各款電子秤按鍵上字符信息與底層 控制單片機管腳的對應關系（按鍵數字與物理 連接線適配）。保證字符形式的作弊碼數據庫 能夠適配所有電子秤。

2.2.3按鍵序列生成模塊

用于獲取服務器高危作弊碼序列、本機生成按鍵序列。模塊提供模板編輯器，可根據所 輸入的按鍵序列表達式生成相應的按鍵序列， 并提供測試用例總數預測、測試時間預測、按 鍵序列導出導入。

2.2.4作弊檢測模塊

為系統的核心模塊，用于向動作執行器 發送控制指令。從服務器端讀取待測的密碼序 列，根據鍵盤適配生成相應的單片機管腳序列 發送至動作執行器，讀取動作執行器返回的數 字指示秤顯示信息，判斷示數是否正常，如果 發現異常則將此組按鍵序列數據標識為可疑序

2.2.5歷史作弊碼模塊

該模塊為B/S構架，用于查詢維護作弊 密碼庫，可通過型號，地域等信息查詢常用的 作弊稱密碼。此模塊有網絡接口，可通過互聯 網上傳/查詢數據。

3.高危作弊碼算法

通過遍歷所有按鍵生成測試用例序列的 方法對于四位以內的作弊碼很有效果，但是對 于五位以上的作弊碼檢出效率很低，摻雜著很 多不可能是作弊碼的按鍵（如純數字按鍵）。 因此對于5位以上作弊碼的檢測要采用高危作 弊碼算法，該作弊碼算法由云端服務器根據歷 史庫、經驗庫動態生成，通過公式的形式下發 至測試機。數字指示秤按鍵可分為三類，一類 是數字按鍵信息，使用N來表示；一類是控 制按鍵（如去皮累計），使用C來表示；最后 一類是單價按鍵（如Ml、單價1)，使用M 來表示。加上時延信息，高危作弊碼可以通過 類似N*0;C*0;M*0這樣的公式來表示，此公 式表示生成所有第一位是數字，第二位是控制按鍵，第三位是單價按鍵且每個按鍵之間的時 延為0的三位按鍵組合序列。

4.結語

本文概要描述了數字指示秤作弊檢測系 統的硬件實現原理和上層軟件設計，實際使用 中該系統能夠很快的檢測出位數在5位以內的 作弊碼，對市面上存在的“作弊秤”起到了一 定的震懾作用，也為其他計量器具軟件的檢測 方法也起到了 一定的借鑒作用。

對于復雜作弊碼（參雜了按鍵時長等信 息），其檢測時間的長短取決于高危作弊碼算 法的檢測效率以及歷史作弊碼的積累，對高危 作弊碼算法的優化是今后系統改進的方向。
